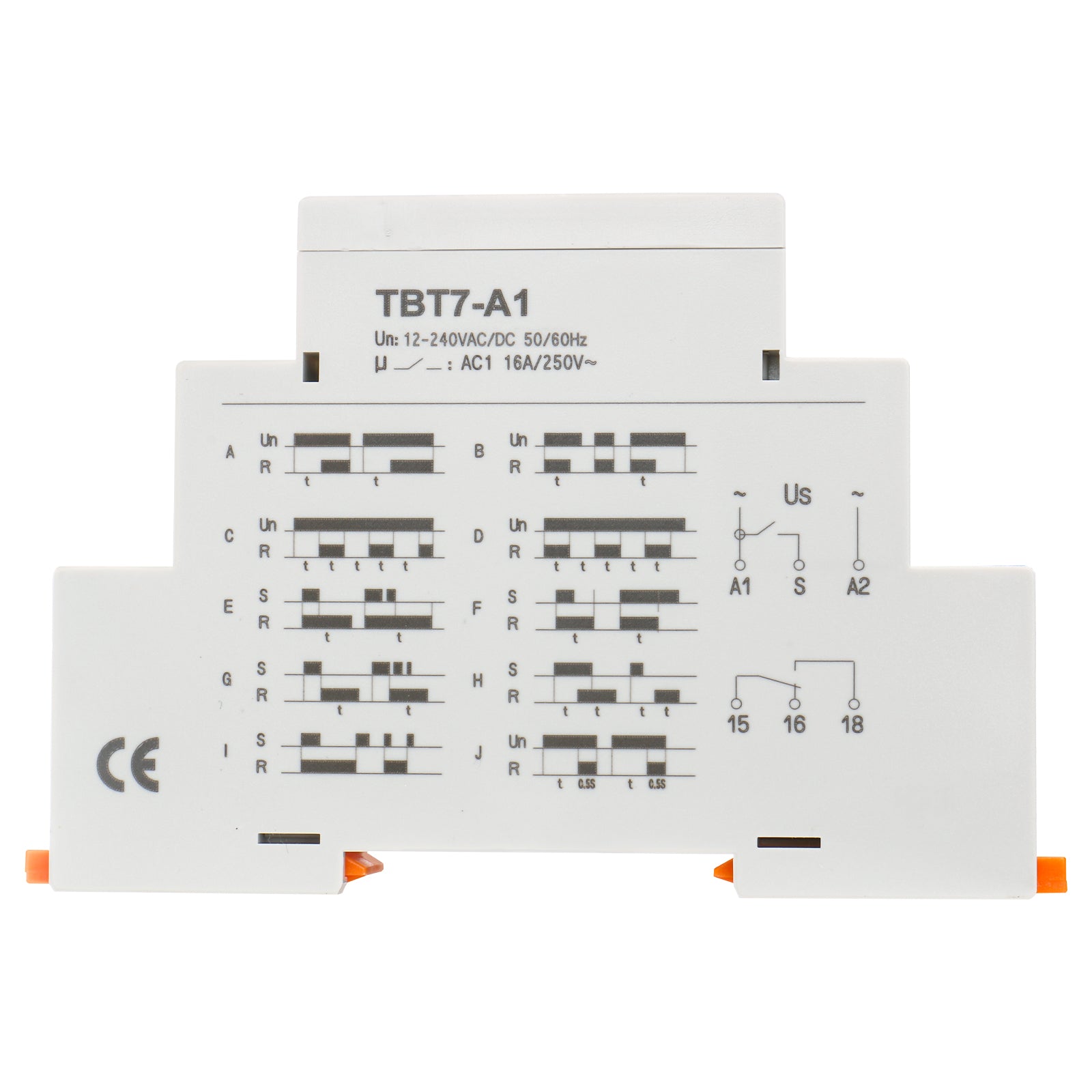

Baomain Multifunktions-Zeitrelais, 16 A SPDT 10-Funktionen, DIN-Schienenmontage Zeitrelais TBT7-A1
Das Multifunktions-Zeitrelais kann für Elektrogeräte, Steuerung von Licht, Heizung, Motoren, Pumpen und Lüftern verwendet werden.
- Zeitbereich: 0,1 s - 10 Tage, EIN, AUS
- Funktion: A,B,C,D,E,F,G,H,I,J (10 Funktionen,10 Zeitbereiche)
- Spannungsbereich: AC/DC12V-240V/ 200-240VAC ,50-60Hz
- Leistungsaufnahme: AC max. 6 VA/1,3 W, 1,9 W
- Leistung: AC0,09–3 VA/DC0,05–1,7 W
- Größe: 94 x 18 x 64 mm / 3,7'' x 0,70'' x 2,52'' (L x B x H)
- Paket beinhaltet: 1 x Zeitrelais, Anleitung
TECHNISCHE PARAMETER
- Versorgungsspannungstoleranz: -15 %; +10 %
- Versorgungsanzeige: Grüne LED
- Zeiteinstellung: Potentiometer
- Zeitabweichung: 10% - Mechanische Einstellung
- Wiederholgenauigkeit: <0,2 % - Ventilstabilität einstellen
- Temperaturkoeffizient: 0,05 %/°C, bei = 20 °C (0,05 %°F = bei 68 °F)
- Ausgang: SPDT; Nennstrom: 16 A (AC1)
- Schaltspannung: 250VAC/24VDC
- Min. Abschaltleistung DC: 500mW
- Ausgangsanzeige: Rote LED
- Mechanische Lebensdauer: 1x10.000.000 Zyklen
- Elektrische Lebensdauer (AC1): 100.000 Zyklen
- Rücksetzzeit: max.200ms
- Betriebstemperatur: -20°C ~ 55°C / -4°F ~ 131°F
- Lagertemperatur: -35°C ~ 75°C / -22°F ~ 167°F
- Schutzgrad: IP20
- Überspannungskategorie: III
- Verschmutzungsgrad: 2
- Montage: Hutschienenmontage oder Schraubmontage
- Max. Kabel (Größe): Massivdraht max. 1x2,5 oder 2x1,5/mit Hülse max. 1x2,5 (AWG12)
- 10 Funktionen: ⑤ Zeitfunktionen gesteuert durch Versorgungsspannung, ④ Zeitfunktionen gesteuert durch Steuereingang, ① Funktion des Stromstoßrelais
